Megaohmmetri su ključni instrumenti za mjerenje izolacijskog otpora u električnim instalacijama, omogućujući pravovremeno otkrivanje degradacije izolacije, smanjenje rizika od kvarova te povećanje sigurnosti opreme i osoblja.
U praksi se koriste za ispitivanje kabela, transformatora, elektromotora i drugih električnih komponenti, pri čemu je važno ostvariti točne i ponovljive rezultate. Moderni instrumenti omogućuju stabilna mjerenja i pri višim ispitnim naponima, što je posebno važno u zahtjevnim primjenama i složenim sustavima.
Ključna dijagnostička mjerenja
Mjerenje izolacijskog otpora
Osnovno mjerenje koje omogućuje brzu procjenu stanja izolacije te otkrivanje vlage, onečišćenja i degradacije materijala.
Polarization Index (PI)
Dijagnostički test koji analizom promjene otpora kroz vrijeme daje uvid u kvalitetu i starenje izolacije.
Omjer dielektrične apsorpcije (DAR)
Omjer izolacijskog otpora u kratkim vremenskim intervalima za procjenu početnog stanja izolacije.
Struja curenja i kapacitet
Dodatni parametri koji opisuju ponašanje izolacije pod naponom i pomažu u ranom otkrivanju nepravilnosti.
Uz navedena ključna mjerenja, uređaj omogućuje i dodatne dijagnostičke funkcije poput dielektričnog apsorpcijskog indeksa (DAI), ispitivanja dielektričnog pražnjenja (DD), ispitivanje naponskim koracima, ispitivanje s postupnim porastom napona te drugih naprednih analiza za detaljniju procjenu stanja izolacije.
Točnost mjerenja uz GUARD priključak

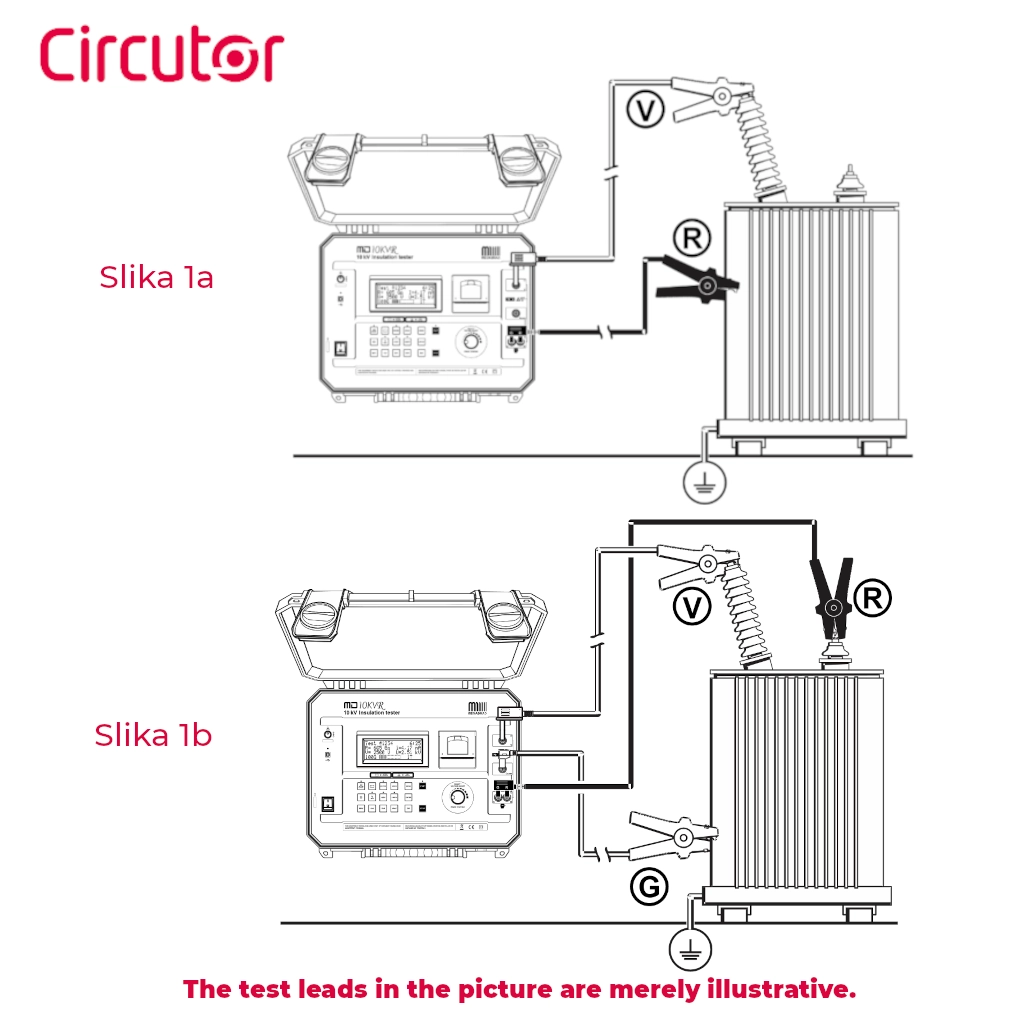

Na slici 1a nepoznati otpor Rx spojen je između priključaka V i R. U idealnim uvjetima mjerenje bi obuhvaćalo samo Rx, no u praksi postoje dodatni otpori koji mogu utjecati na rezultat te je potrebno minimizirati njihov utjecaj.
Korištenje GUARD priključka (slika 1b) omogućuje smanjenje utjecaja tzv. parazitskih (neželjenih) otpora na rezultat mjerenja. Na taj način smanjuju se pogreške, povećava točnost mjerenja te dobiva realnija slika stanja izolacije.
Primjena GUARD priključka posebno se preporučuje pri mjerenju vrlo visokih izolacijskih otpora (iznad 10 GΩ), u uvjetima povećane vlage ili onečišćenja, kao i u slučajevima kada postoji sumnja na površinska curenja struje.
U ovom kontekstu, model MD10kVe predstavlja rješenje namijenjeno profesionalcima koji traže pouzdan alat za svakodnevna mjerenja izolacije. Njegove karakteristike omogućuju jednostavno korištenje uz visoku razinu preciznosti, što ga čini pogodnim za širok raspon primjena.

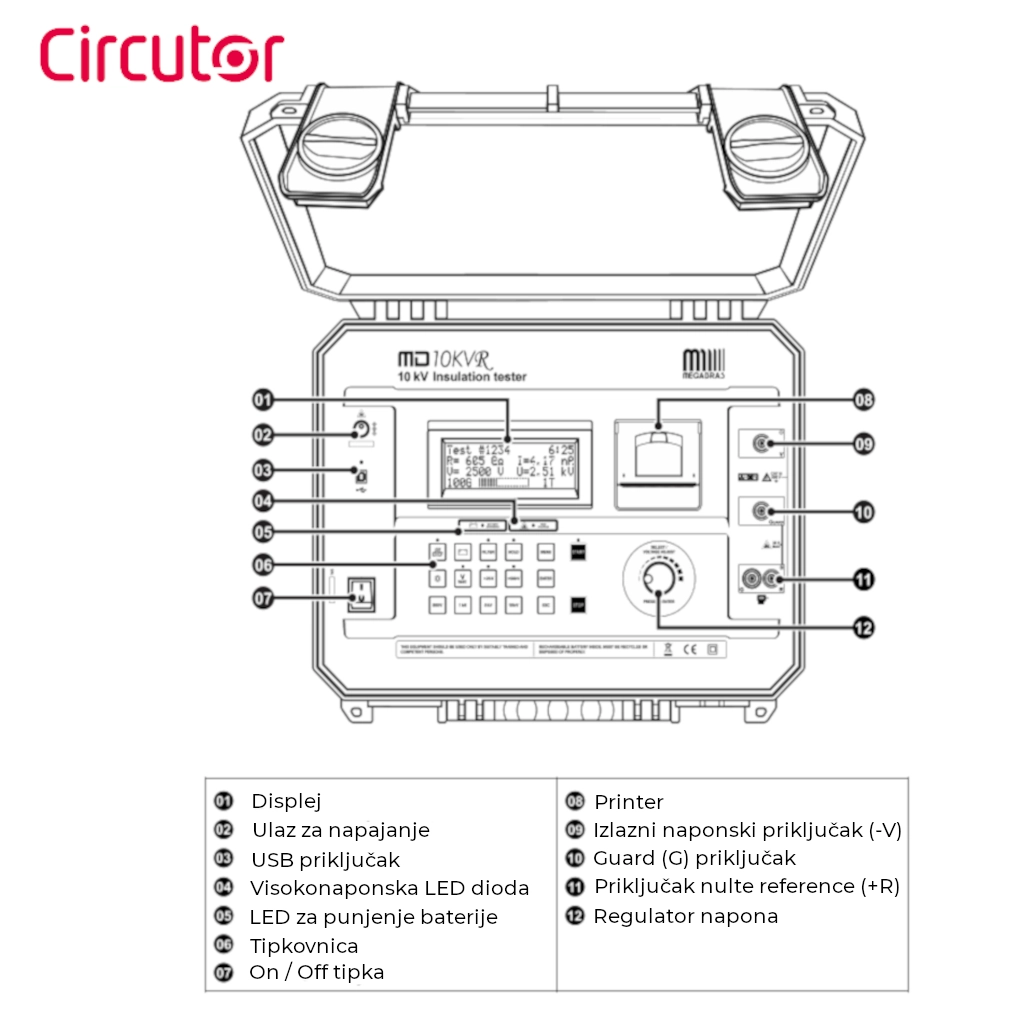

Circutor digitalni megaohmmetar MD-10KVe napaja se s pomoću punjive baterije, a kućište je otporno na udarce, lagano i prikladno za korištenje u teškim vremenskim uvjetima. Softver omogućuje daljnju analizu rezultata ispitivanja, uključujući značajke kao što su grafički prikaz i automatsko generiranje izvješća.
Komplet sadrži: Spojne kabele, torba, mrežni adapter, USB kabel, CIR logger softver, upute za rad na hrvatskom jeziku.
Za ponudu ili dodatne informacije, pošaljite nam upit – javit ćemo vam se u najkraćem mogućem roku.
