Kvalitetna oprema za kompenzaciju jalove energije ključna je za stabilan rad elektroenergetskog sustava, smanjenje gubitaka i izbjegavanje dodatnih troškova zbog penalizacije. Jalova energija opterećuje mrežu, povećava ukupnu potrošnju i uzrokuje pad napona, osobito u industrijskim i komercijalnim objektima.
U nastavku predstavljamo Circutor proizvode koji će vam pomoći optimizirati sustav i poboljšati kvalitetu električne energije.
Efficiency, our lifestyle
CIRCUTOR je renomirani španjolski proizvođač specijaliziran za razvoj i proizvodnju opreme za energetsku učinkovitost i kvalitetu električne energije. S više od 45 godina iskustva, Circutor je postao sinonim za pouzdanost, inovaciju i napredna tehnička rješenja u elektroenergetici.
CIRCUTOR Regulatori cosΦ
Circutor PHI je inteligentni regulator jalove energije dizajniran za automatsko upravljanje kondenzatorskim baterijama u sustavima kompenzacije. Njegov zadatak je poboljšanje faktora snage (cos φ), smanjenje gubitaka i izbjegavanje dodatnih troškova zbog prekomjerne potrošnje jalove energije.
Tehničke karakteristike:
- Višefazno mjerenje (jednofazni ili trofazni sustavi)
- Detekcija smjera jalove snage (induktivna/kapacitivna)
- Do 12 ili više koraka za upravljanje kondenzatorima (ovisno o modelu)
- Prikaz ključnih električnih parametara: U, I, P, Q, cos φ
- Konfiguracija putem tipki i LCD zaslona
- Verzije s komunikacijom: Modbus RTU (RS-485)
Glavne prednosti uređaja PHI:
- Automatska i precizna kompenzacija jalove energije
- Smanjenje energetskih gubitaka i troškova od distributera
- Poboljšanje stabilnosti mreže i rasterećenje transformatora
- Dug životni vijek opreme zahvaljujući pravilnoj regulaciji
- Jednostavna montaža i konfiguracija

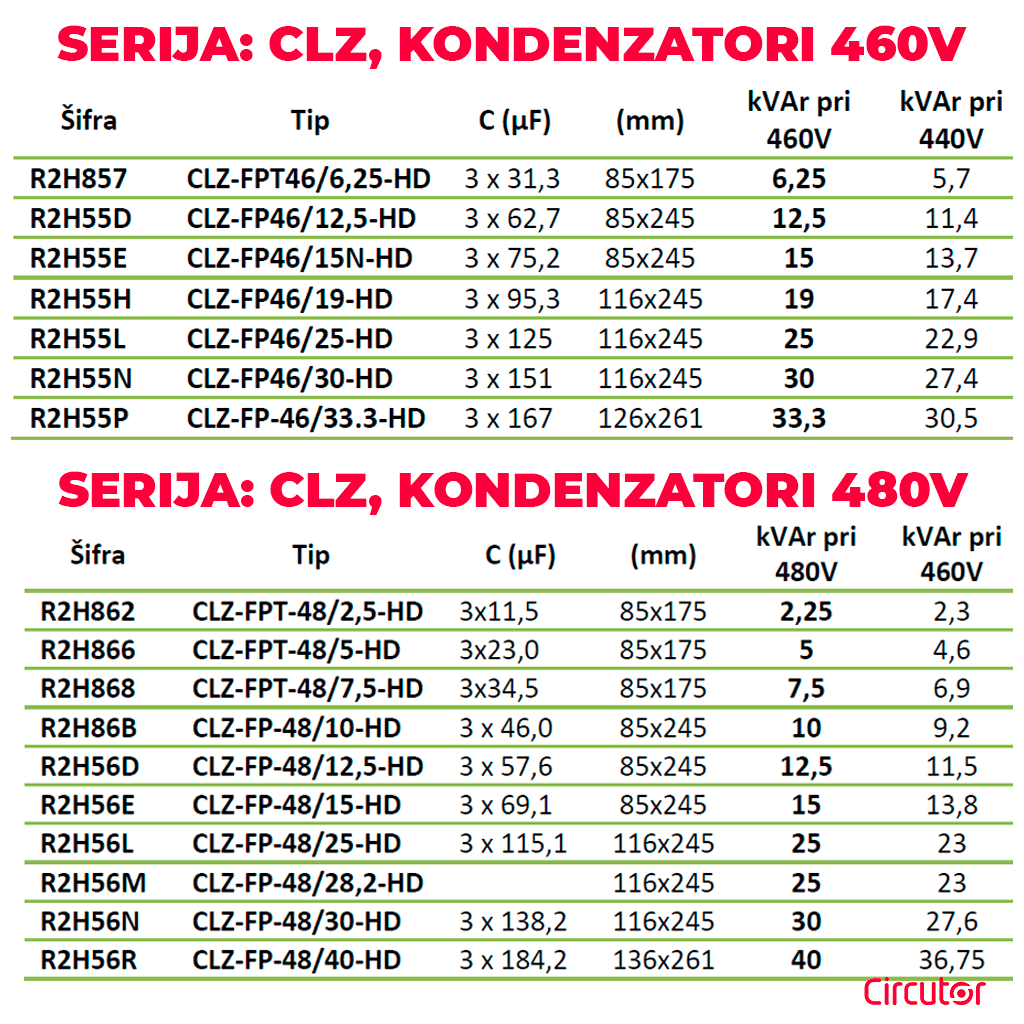

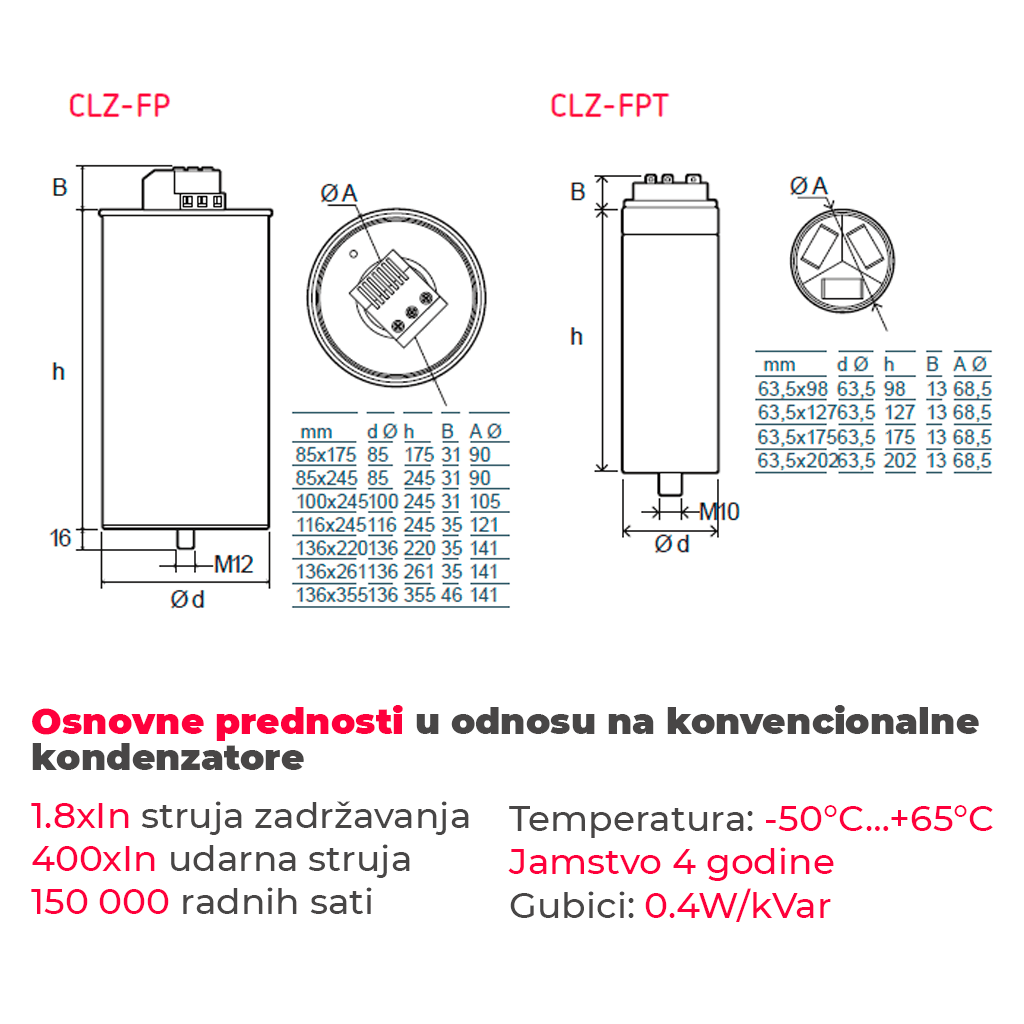

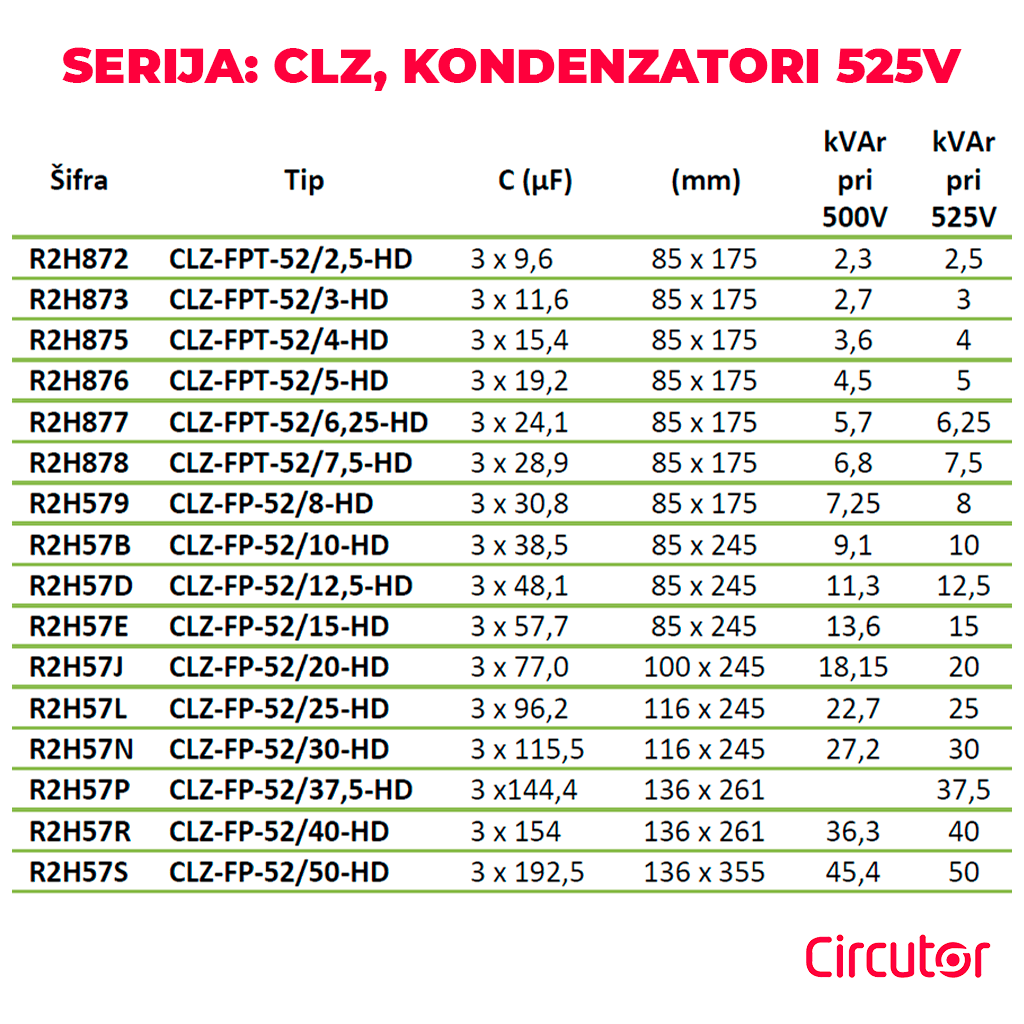

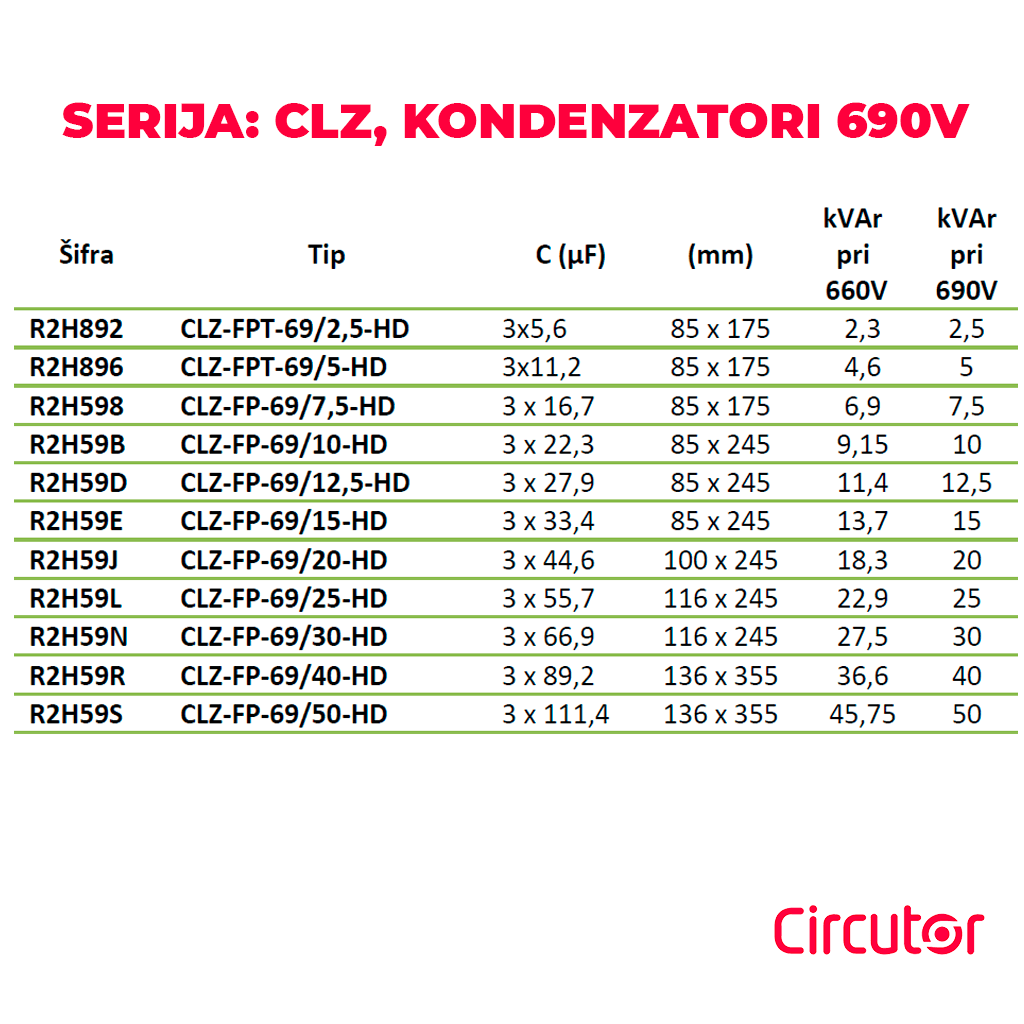

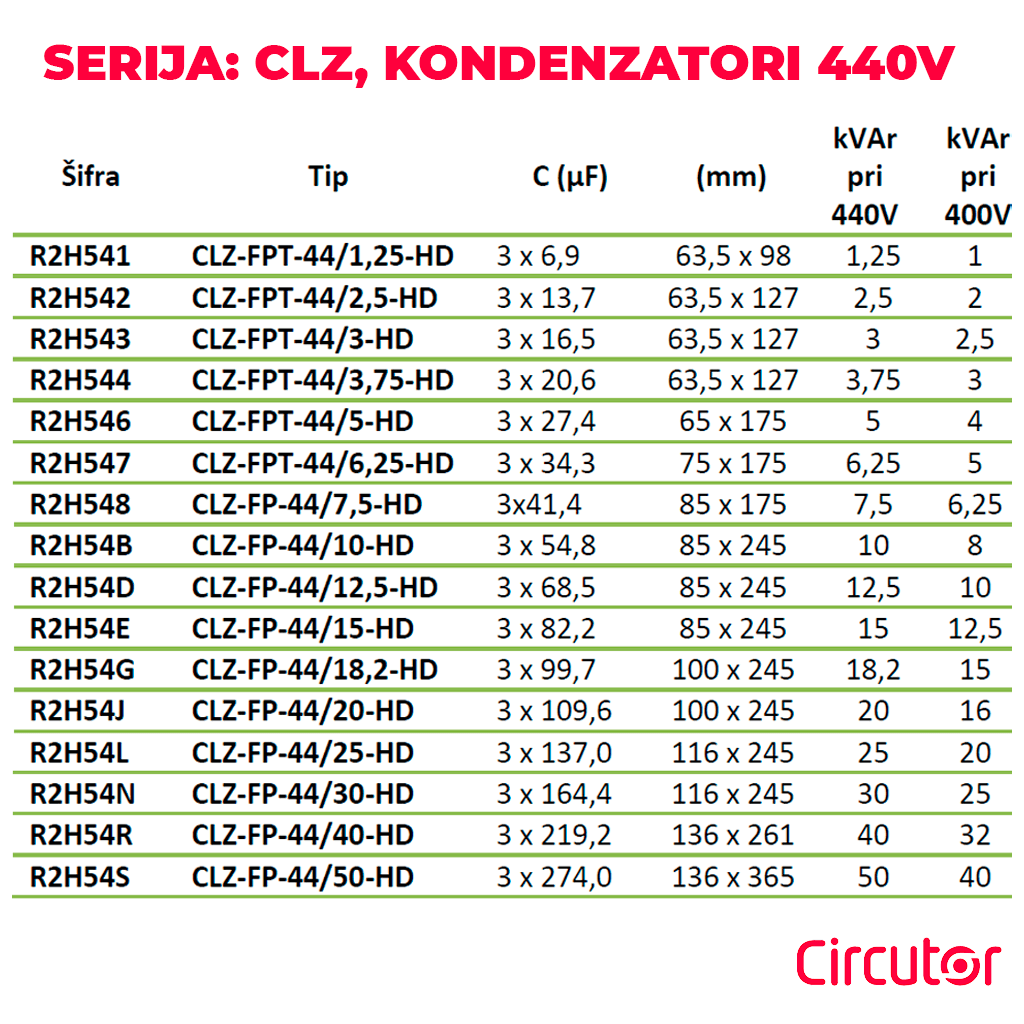

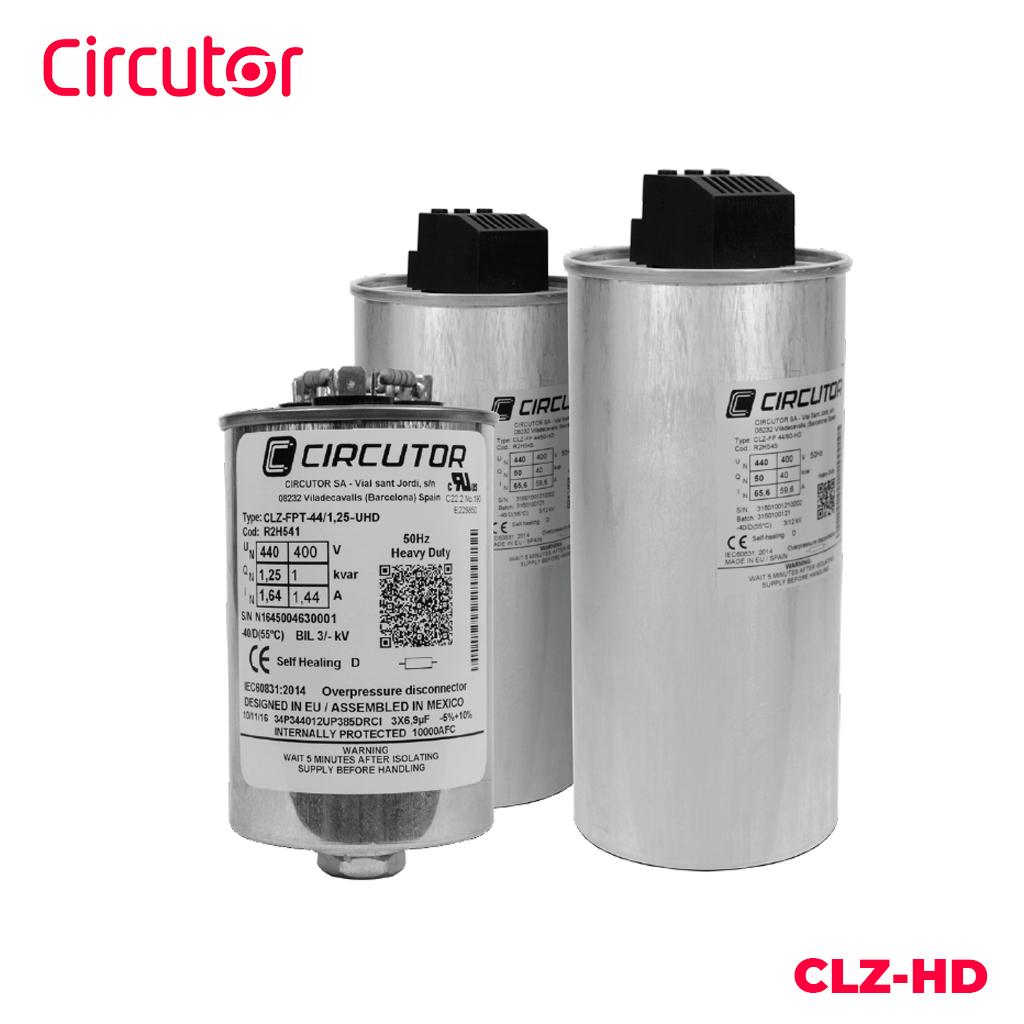

CIRCUTOR Serija CLZ kondenzatora
Circutor CLZ kondenzatori dizajnirani su za automatske sustave kompenzacije jalove energije. CLZ kondenzatori osiguravaju sigurnost i učinkovitost u svakom sustavu upravljanja električnom energijom.
Glavne prednosti CLZ kondenzatora:
- Dug vijek trajanja – dizajnirani za više od 130.000 uključivanja
- Povećana sigurnost – ugrađena višeslojna zaštita
- Suha tehnologija – bez curenja, bez ulja, ekološki prihvatljivo
- Kompaktan dizajn – štedi prostor unutar kompenzacijskih ormara
- Niski energetski gubici – visoka energetska učinkovitost
- Otpornost na visoke struje i naponske udare
- Brza i jednostavna montaža

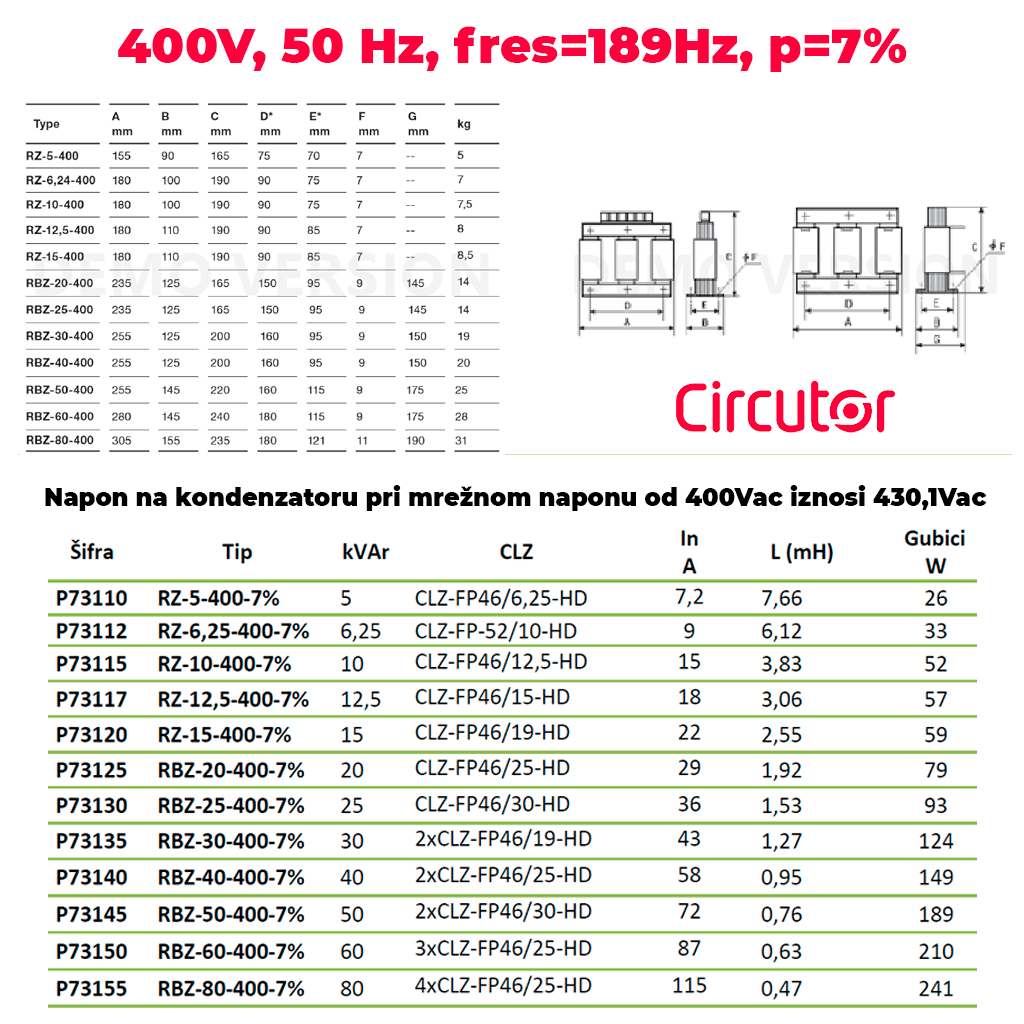

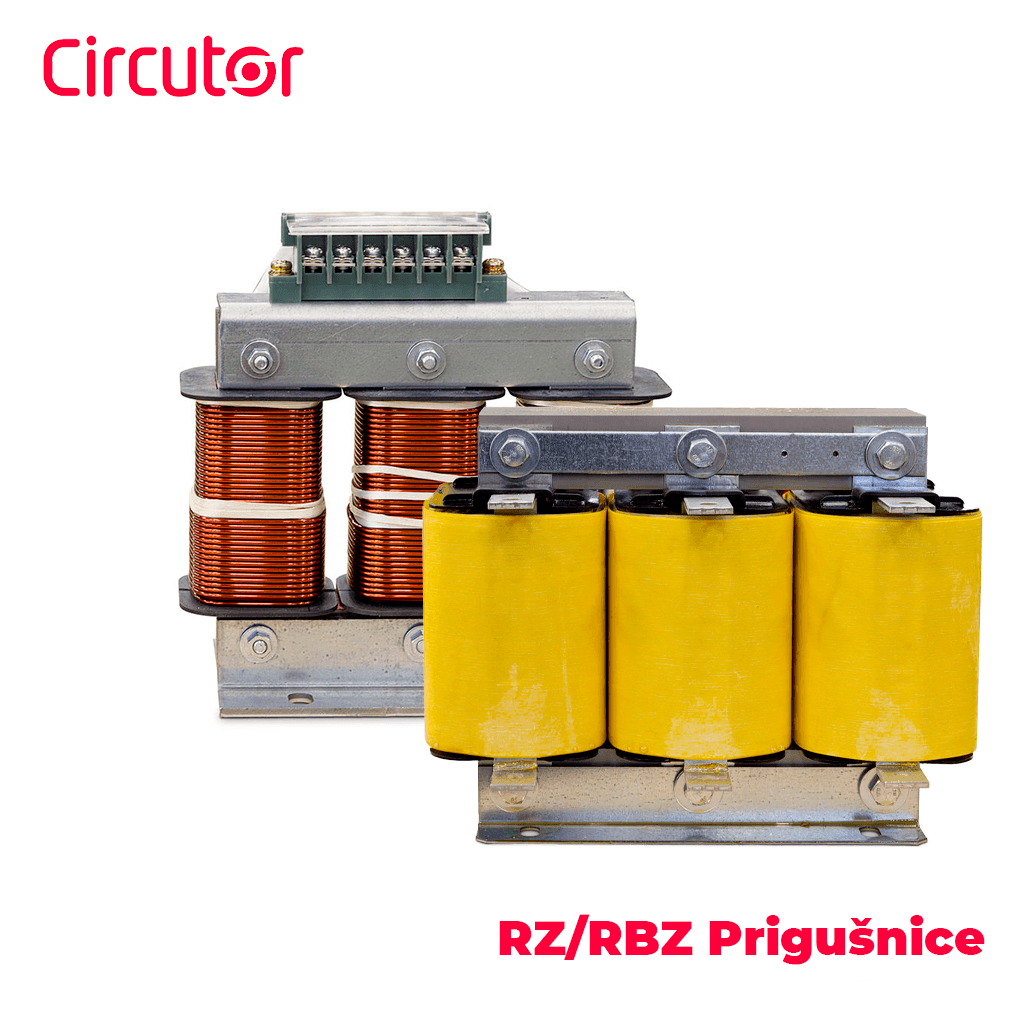

CIRCUTOR LRZ i LRBZ prigušnice
LRZ prigušnice su standardni, dok su LRBZ izvedeni s dodatnim poboljšanjima za rad u teškim uvjetima (npr. pojačana izolacija, niži gubici, robustan dizajn). Obje serije dolaze s visokom razinom pouzdanosti i usklađene su s industrijskim standardima.
Glavne prednosti primjene LRZ / LRBZ prigušnica:
- Zaštita kondenzatora od preopterećenja i harmonika
- Smanjenje struja kratkog spoja prilikom uključivanja
- Povećanje radnog vijeka kondenzatorskih baterija
- Prevencija rezonancije u mreži
- Mogućnost odabira za različite rezonantne frekvencije (189 Hz/134 Hz)
- Kompaktna izvedba i jednostavna ugradnja

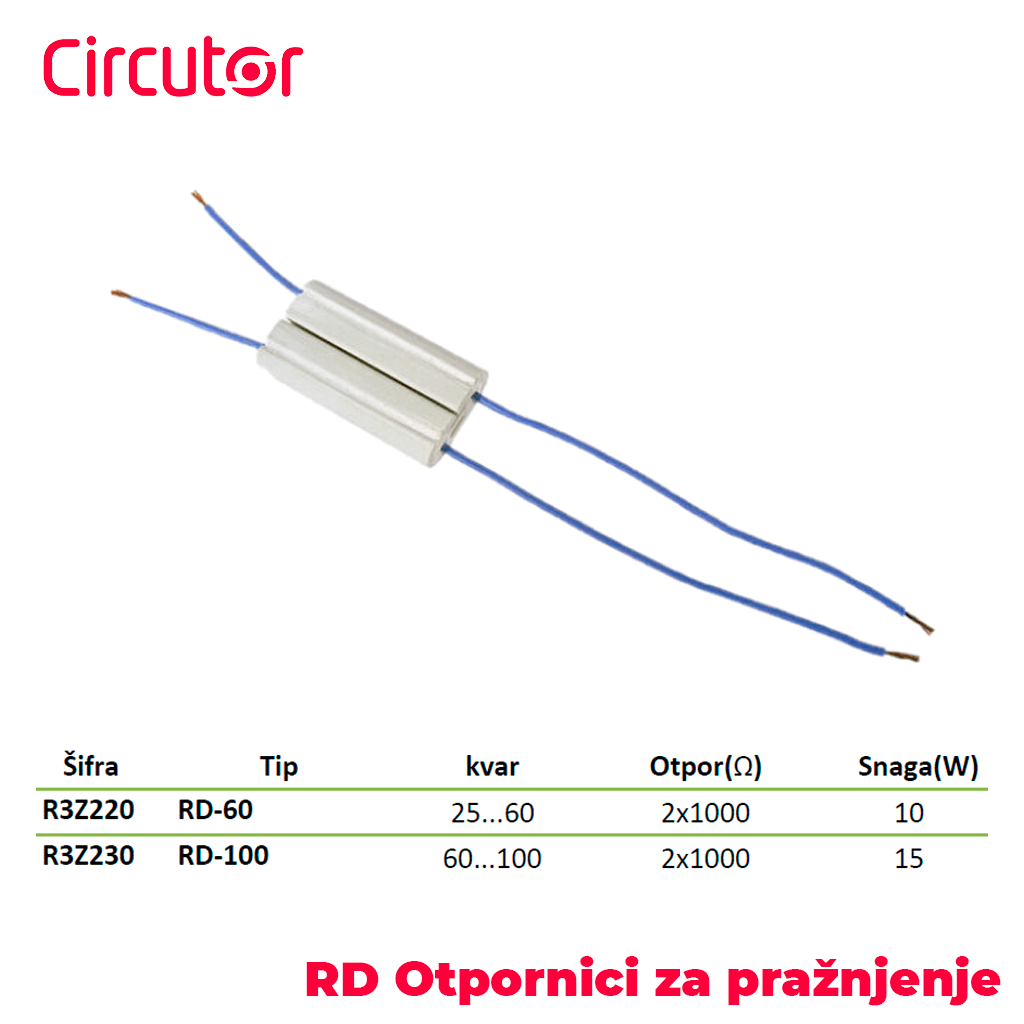

CIRCUTOR RD Otpornici za brzo pražnjenje
RD otpornici za brzo (sigurno) pražnjenje kondenzatora nakon njihovog isključenja iz mreže. Ugrađuju se paralelno s kondenzatorima i osiguravaju da se napon na kondenzatoru brzo smanji na siguran nivo, sprječavajući električne udare i oštećenja opreme pri ponovnom uključivanju.
Glavne prednosti primjene otpornika:
- Brzo i pouzdano pražnjenje kondenzatorskih baterija
- Povećava sigurnost sustava i smanjuje rizik od električnog udara
- Dugotrajan i robustan dizajn otporan na temperaturne i strujne udare
- Jednostavna integracija u postojeće sustave
CIRCUTOR CMC Kontaktori
CMC kontaktori za pouzdano upravljanje kondenzatorskim baterijama. Dizajnirani su za uključivanje i isključivanje kondenzatorskih baterija u sustavima kompenzacije jalove energije, te značajno smanjuju udarne struje prilikom uklopa.
Glavne prednosti CMC kontaktora:
- Ugrađeni predotpornici – sprječavaju visokofrekventne strujne udare
- Dulji vijek trajanja kondenzatora i kontaktora
- Smanjeno elektrodinamičko opterećenje sustava
- Tihi i pouzdani rad
- Prilagođeni za rad s kapacitivnim opterećenjima

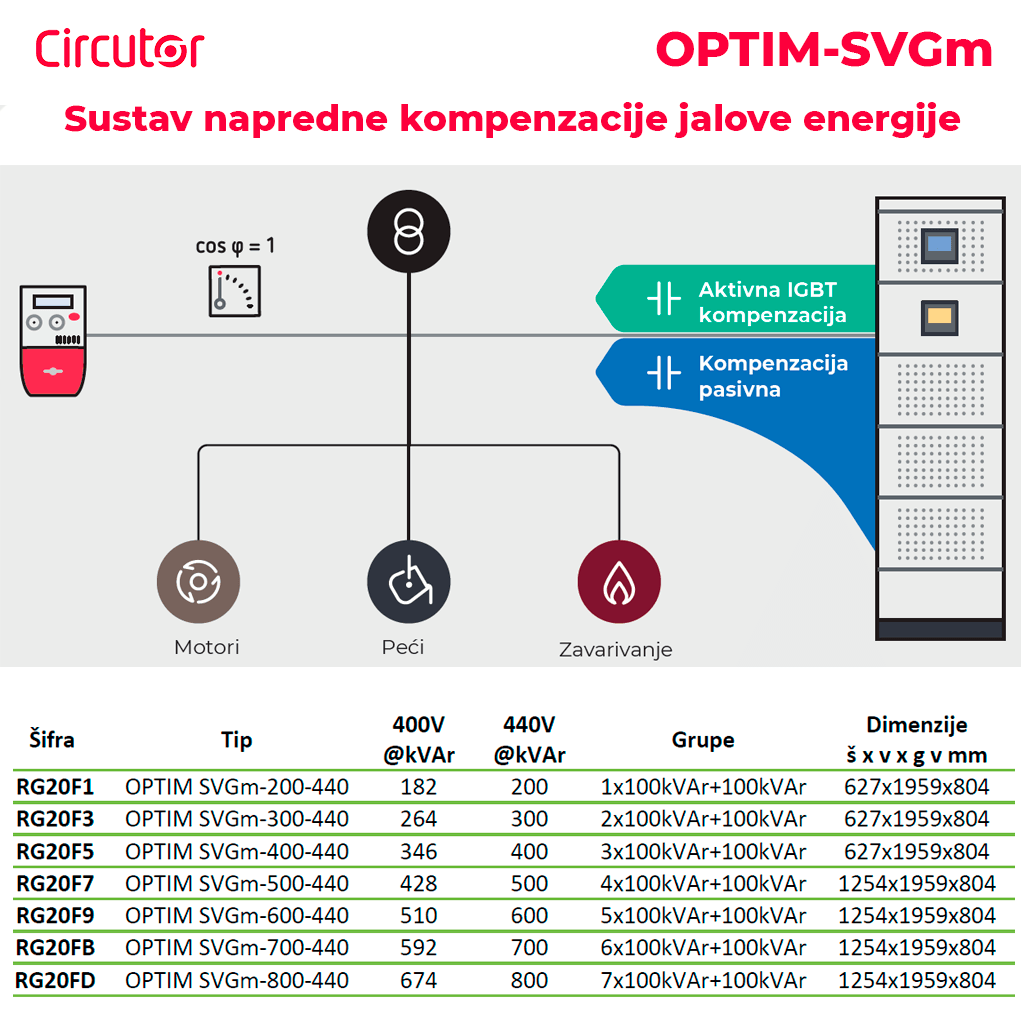

CIRCUTOR OPTIM SVGm Sustav kombinirane kompenzacije

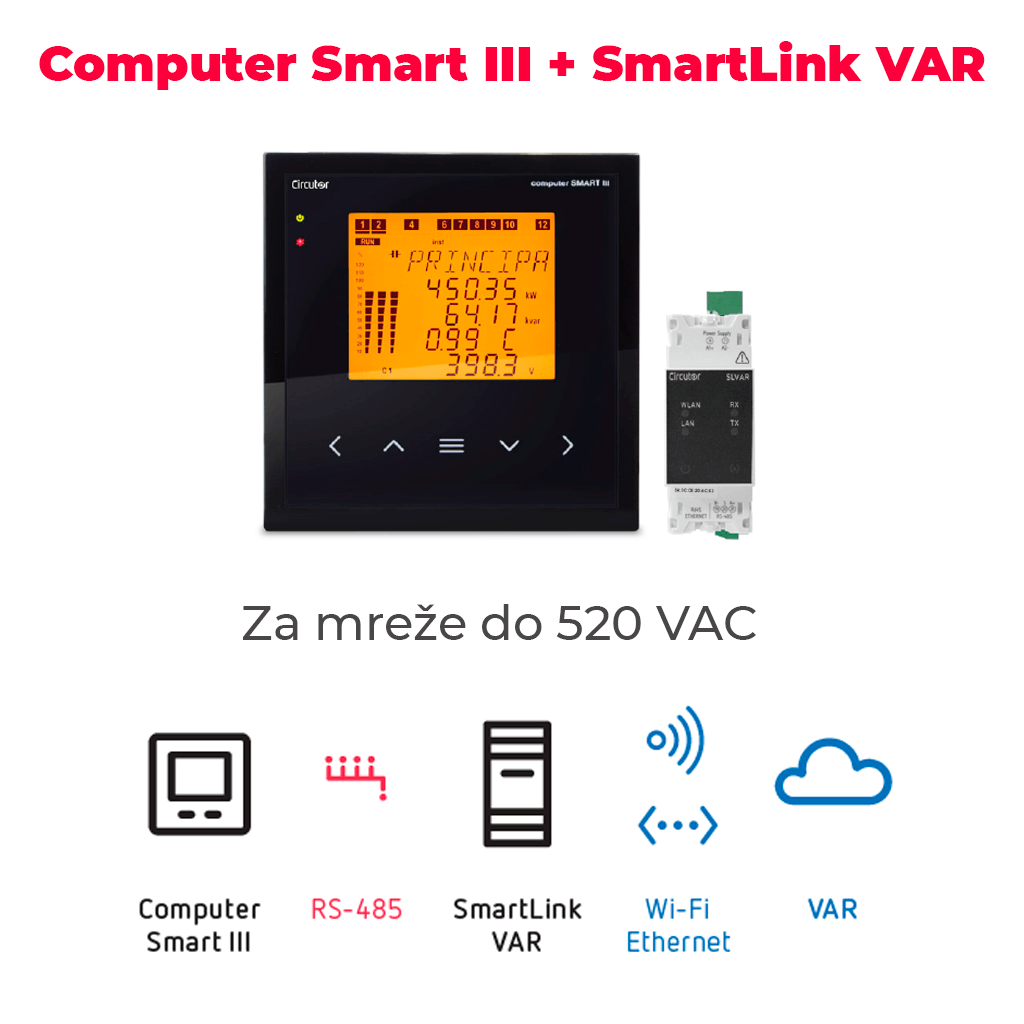

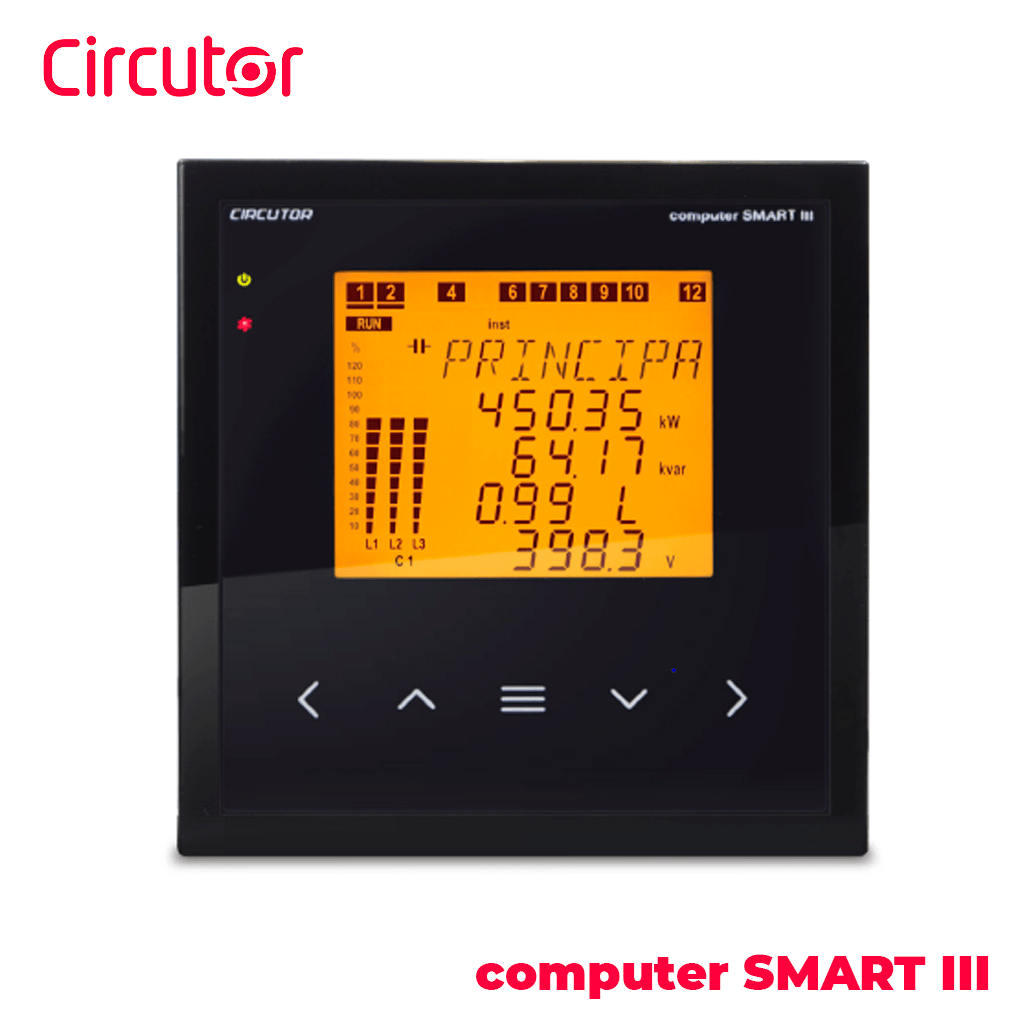

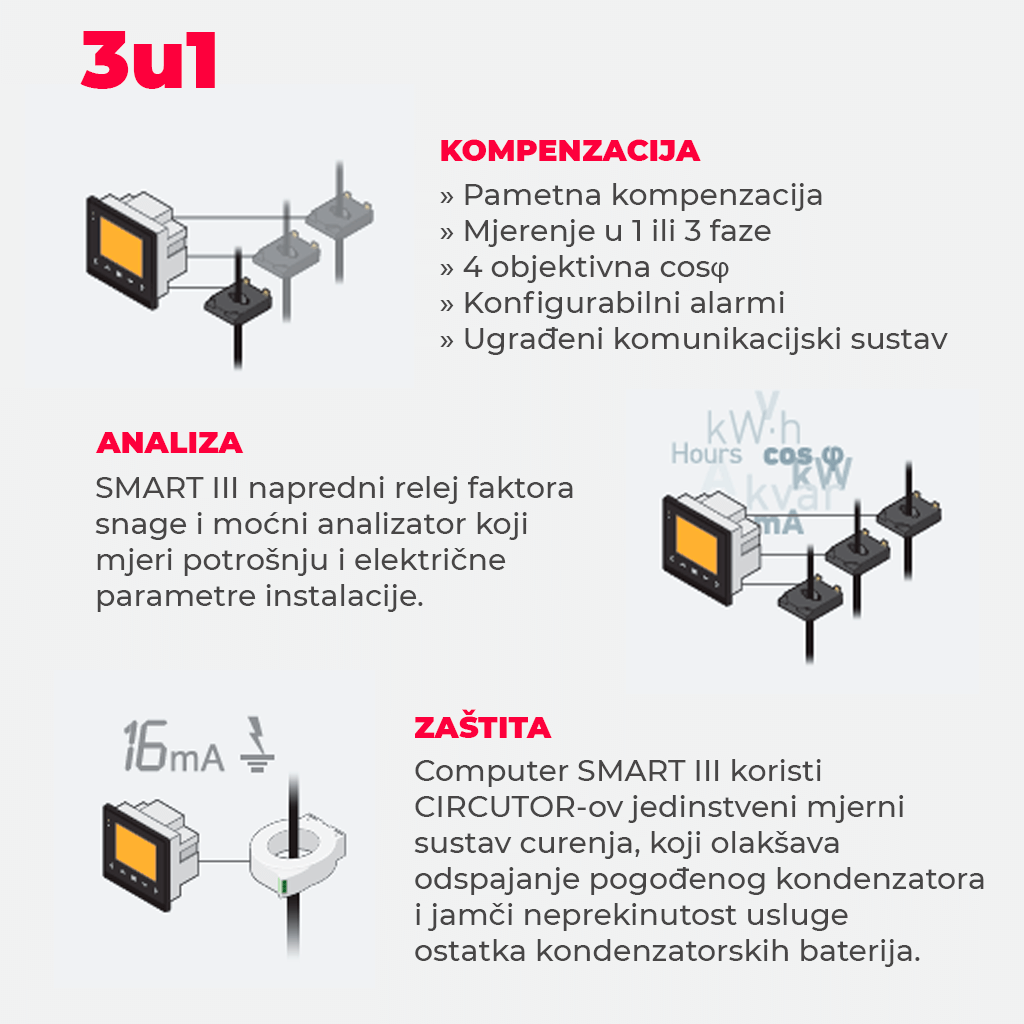

Kombinirani ormari za kompenzaciju jalove snage iz serije OPTIM SVGm sastoje se od statičkih generatora jalove snage SVGm i prigušnih filtera podešenih na 189 Hz (p = 7%), kojima upravlja kontaktor i njima upravlja regulator jalove snage Computer SMART III.
Glavne prednosti OPTIM-SVGm:
- Ultrabrza reakcija
- Istovremena kompenzacija induktivne i kapacitivne jalove energije
- Kompaktno i modularno rješenje
- Minimalno održavanje
- Integrirano mjerenje i analiza mreže
- Energetska učinkovitost (≥97%) i sigurnost
- Jednostavna instalacija – “plug & play”

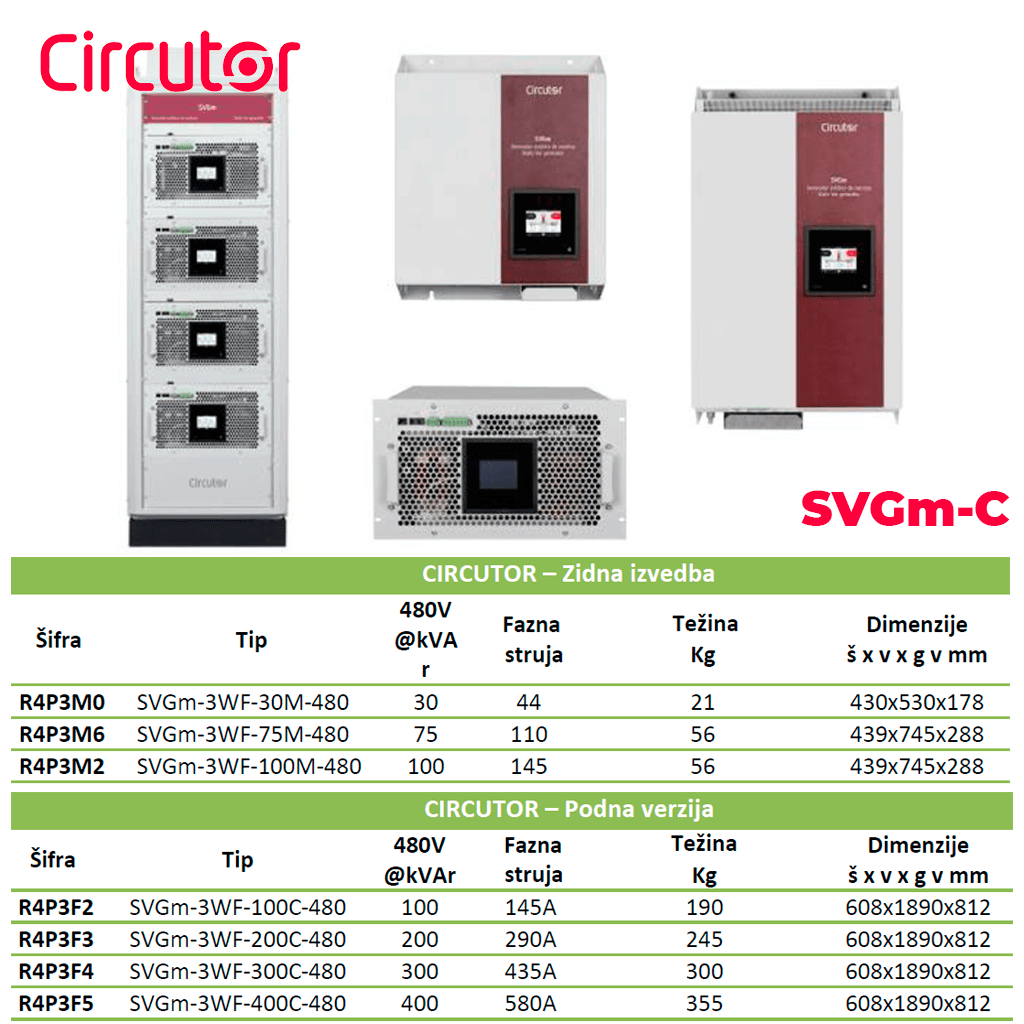

CIRCUTOR SVGm-C Statički var generator za korekciju faktora snage
Circutor SVGm-C je samostojeće i spremno rješenje, posebno korisno za modernizaciju starijih objekata bez dodatne opreme. Najpreciznije su rješenje za korekciju cos-a u neuravnoteženom trofaznom sustavu i instalacije s induktivnom i kapacitivnom reaktivnom snagom.
Glavne prednosti SVGm-C:
- Kompaktno „all-in-one” rješenje
- 100% kompenzacija jalove energije
- Visoka energetska učinkovitost (>97%)
- Nadzor u stvarnom vremenu
- Modularnost u malom formatu
- Brza instalacija i puštanje u rad

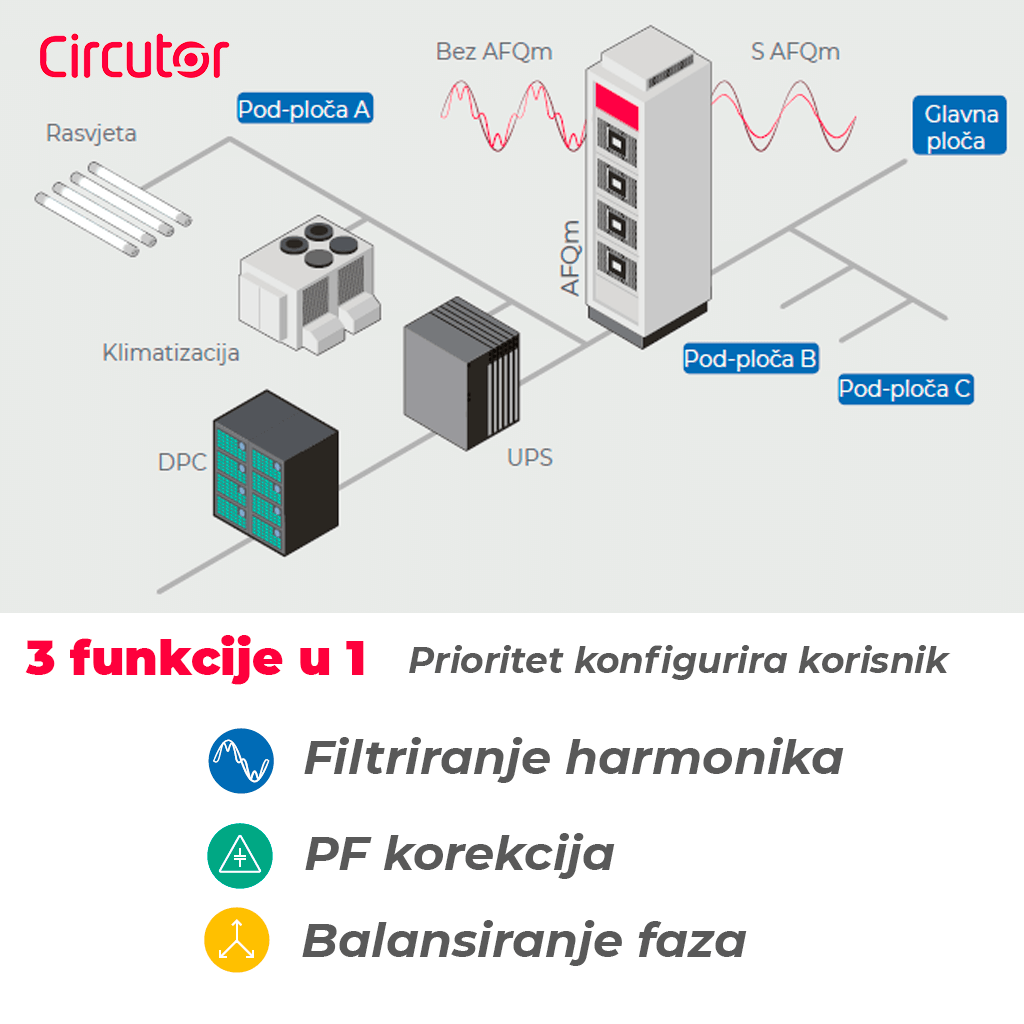

CIRCUTOR AFQm Aktivni filter
Circutor AFQm je aktivni filtar harmonika dizajniran za rješavanje problema harmoničkog izobličenja, neravnoteže struja i reduciranje struja neutrale u elektroenergetskim sustavima. AFQm je idealno rješenje za objekte s velikim brojem nelinearnih trošila – kao što su poslovni centri, IT sustavi, bolnice, industrija s pretvaračima.
Glavne prednosti AFQm aktivnog filtra:
- Aktivno uklanjanje viših harmonika (do 50. reda)
- Selektivna filtracija – precizno podešavanje
- Kompaktni modularni dizajn
- Funkcija dinamičke kompenzacije jalove energije
- Smanjenje struje u neutralnom vodiču
- Brza digitalna obrada signala (DSP)
- Daljinski nadzor i upravljanje
