Lociranje propuštanja instalacija za grijanje ispod popločanog ili betonskog poda je uvijek predstavljalo izazov. Izazov je često rezultirao iznimno dugotrajnim i skupim iskopavanjem dijelova poda kako bi se otkrio problem. U ovom članku ćemo pokazati kako lociranje propuštanja termovizijskom kamerom može pomoći uz značajne uštede u smislu vremena i troškova.
Lociranje instalacije za grijanje

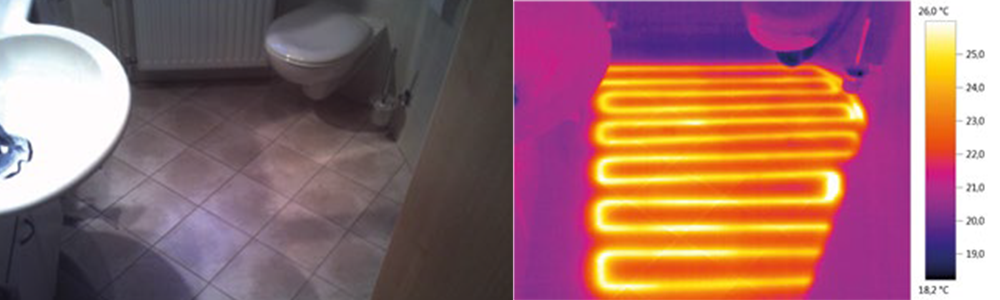

Kako bi se lociralo mjesto propuštanja u instalaciji sustava grijanja, prvi zadatak je pratiti gdje prolaze cijevi. Vrijeme za to može se znatno smanjiti upotrebom termovizijske kamere. Zahvaljujući dobroj vidljivosti na toplinskoj slici, tok instalacije se može lako i prikladno pratiti.
Lociranje propuštanja termovizijskom kamerom

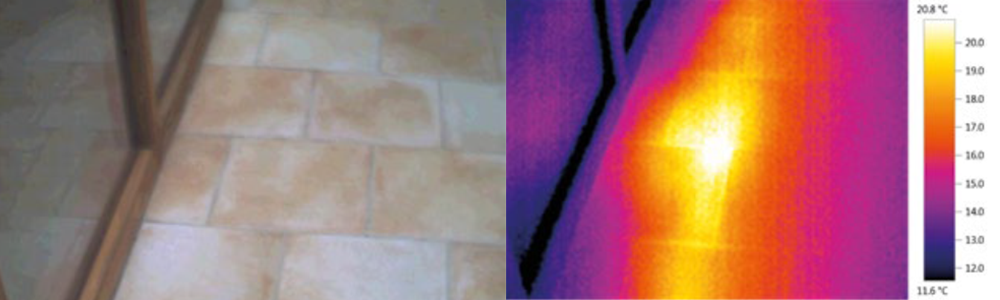

Na slici je toplinski primjer prolaza gdje dolazi do povremenog curenja vode ispod popločanog poda. U jednom trenutku možemo jasno primjetiti povećanu temperaturnu koncentraciju. Takva područja nepravilnog oblika obično su prepoznatljiva kao mjesta propuštanja.
Otkrivanje propuštanja ispod nekoliko slojeva

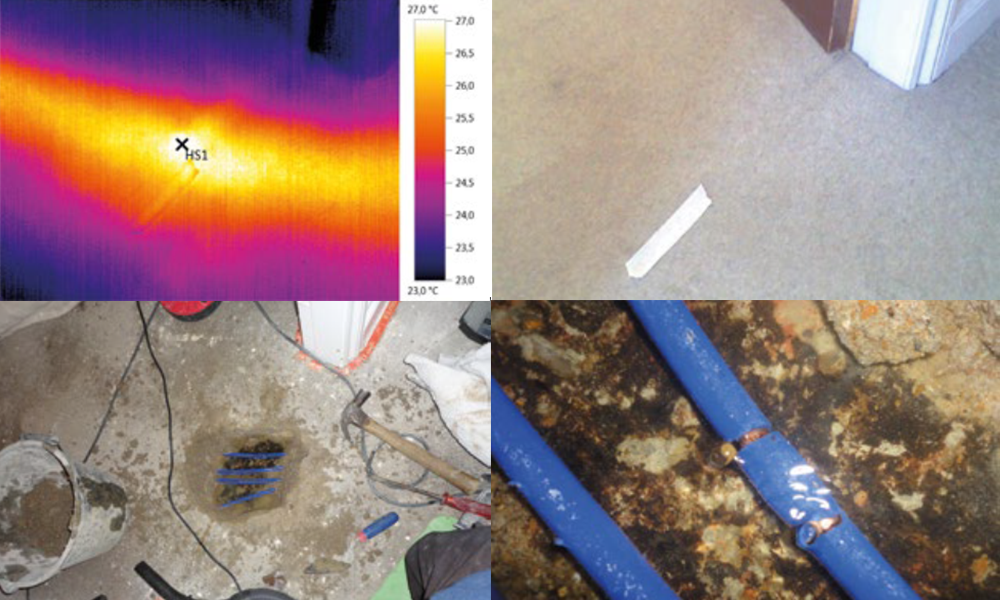

U ovom primjeru stalno je trebalo dopunjavati razinu vode sustava za grijanje, što je bio pokazatelj propuštanja unutar sustava. Pregled i lociranje je obavljeno termovizijskom kamerom Testo 872.
Grijanje je uključeno i nakon kratkog vremena je uočeno temperaturno žarište, što ukazuje na vjerojatno curenje. Žarište je označeno samoljepljivom trakom i izvršeno je iskopavanje povodom daljnje inspekcije.
Locirano mjesto propuštanja se pokazalo točnim. Cijevi su prolazile na otprilike 70-90 mm ispod betonskog estrihai linoleuma s gumiranom podlogom.
Provjera podnog grijanja nakon instalacije
Danas sve više kupaca odabire podno grijanje kao idealno rješenje za pružanje pouzdane i stalne topline. Termovizijska kamera trenutno vizualizira stanje sustava podnog grijanja. Daje indikaciju površinske temperature poda, što je također pokazatelj performansi sustava grijanja.
Iz slijedećih slika je vidljivo da sustav podnog grijanja nije dobro postavljen i ne radi učinkovito. Prikazanom distribucijom temperatura možemo točno vidjeti da li je adekvatno postavljeno podno grijanje.
Vizualni pregled rada razdjelnika za podno grijanje

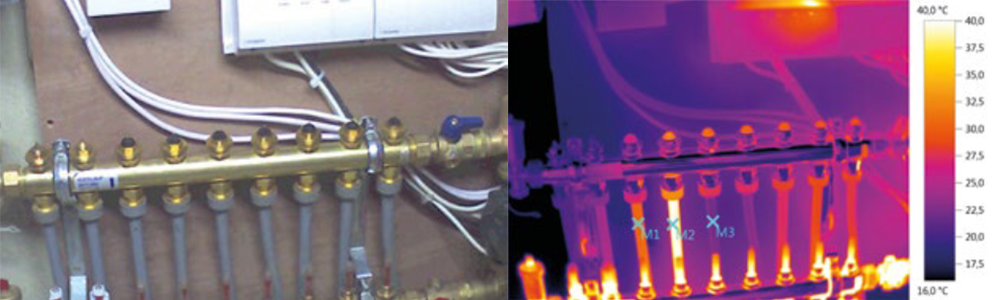

Termovizijska kamera također se može koristiti za vizualni pregled onoga što se događa na opskrbnom i povratnom razdjelniku. Velike varijacije povratnih temperatura ukazuju na to da bi mogao biti problem sa sustavom.
Provjera rada radijatora prije i poslije odzračivanja
U slučaju da radijator ne grije, slabo grije ili neravnomjerno grije, vrši se odzračivanje radijatora.

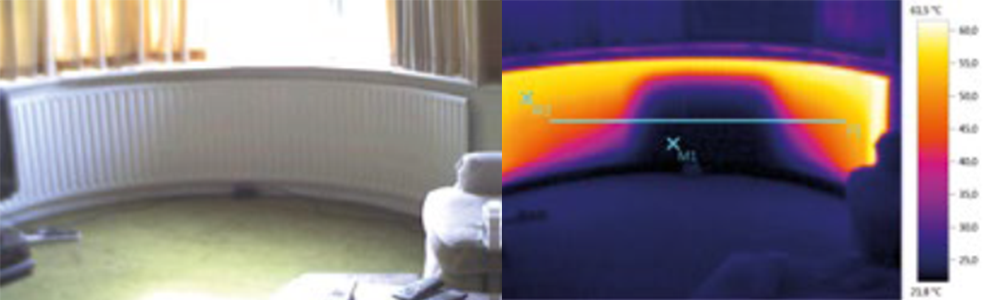

Slika korisniku daje jasnu naznaku temperaturnih varijacija na cijelom području radijatora. Temperatura na najhladnijem dijelu radijatora je samo 22 °C (plavo obojeno područje), dok je prosječna temperatura na drugim područjima 55 °C. To je dokaz neučinkovitog rada radijatora i gubitka topline.
Zahvaljujući jednostavnom rukovanju i kvaliteti slike, termovizijske kamere (testo 868, testo 871, testo 872 i testo 883) savršene su za pregled i lociranje kvarova u sustavima grijanja.
